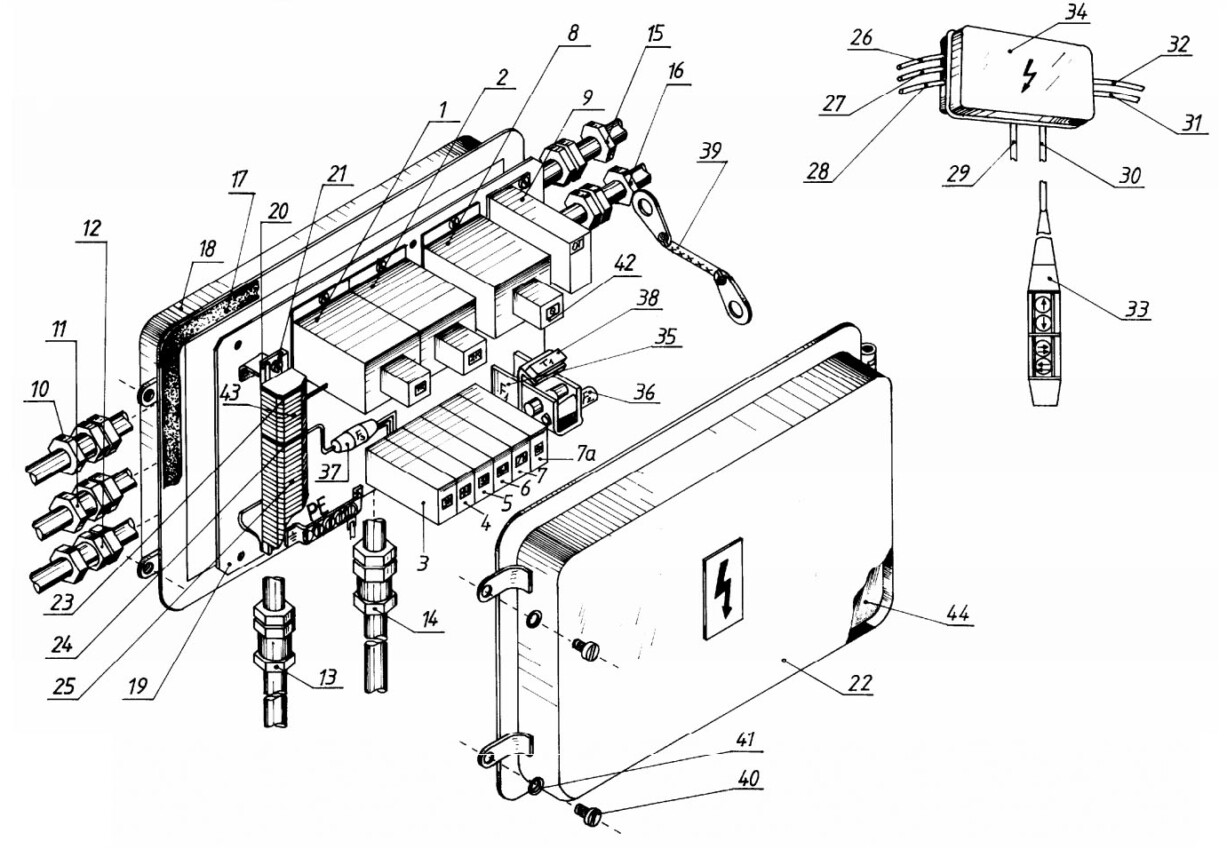

Блок управления

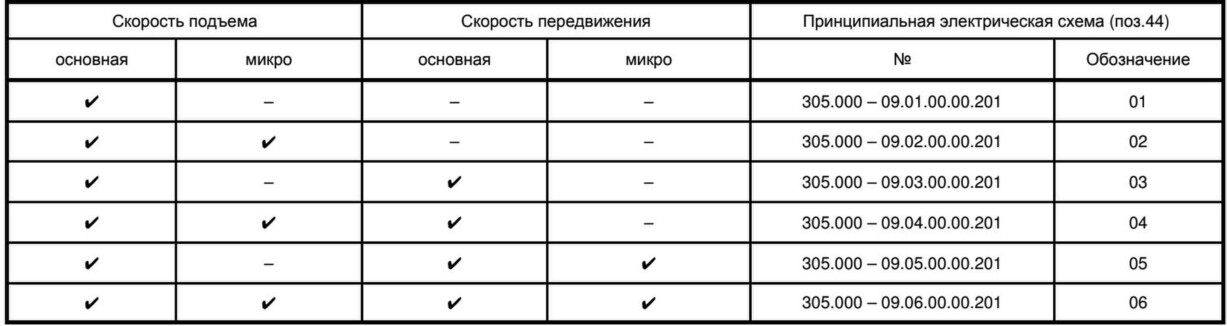

Применение принципиальных схем

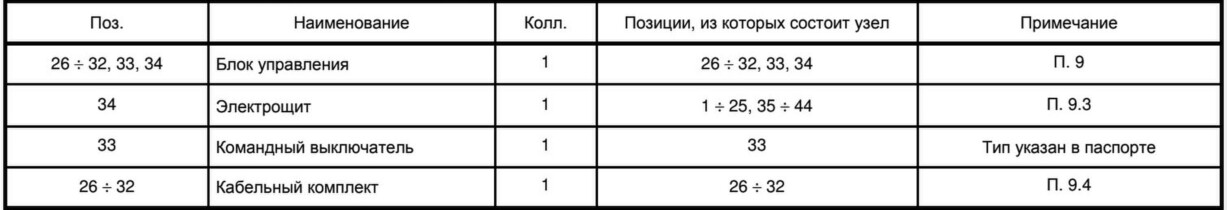

Состав блока управления

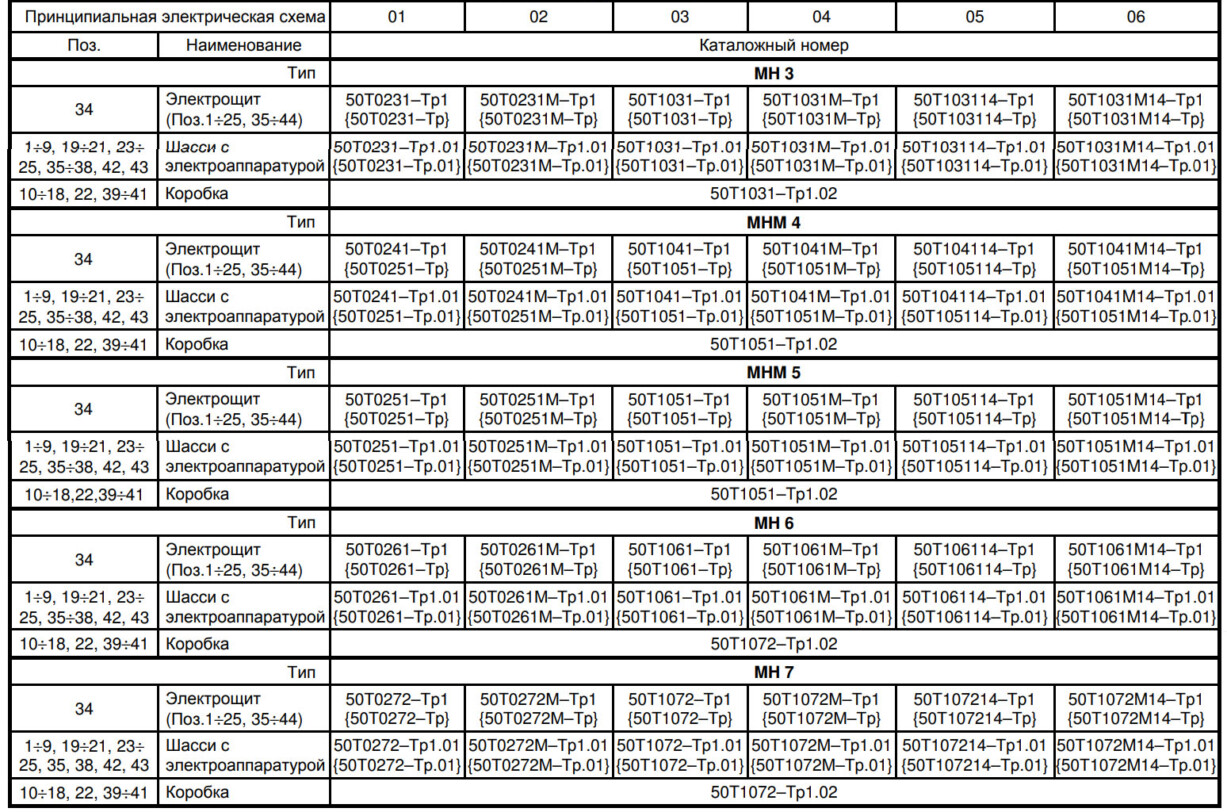

Электрощит для электротельферов типа MH 3, MHM 4, MHM 5, MH 6, MH 7

Примечание: 1. “{...}“ - узлы, поставленные в большие скобки, имеют контакторы согласно БДС 6012-84.

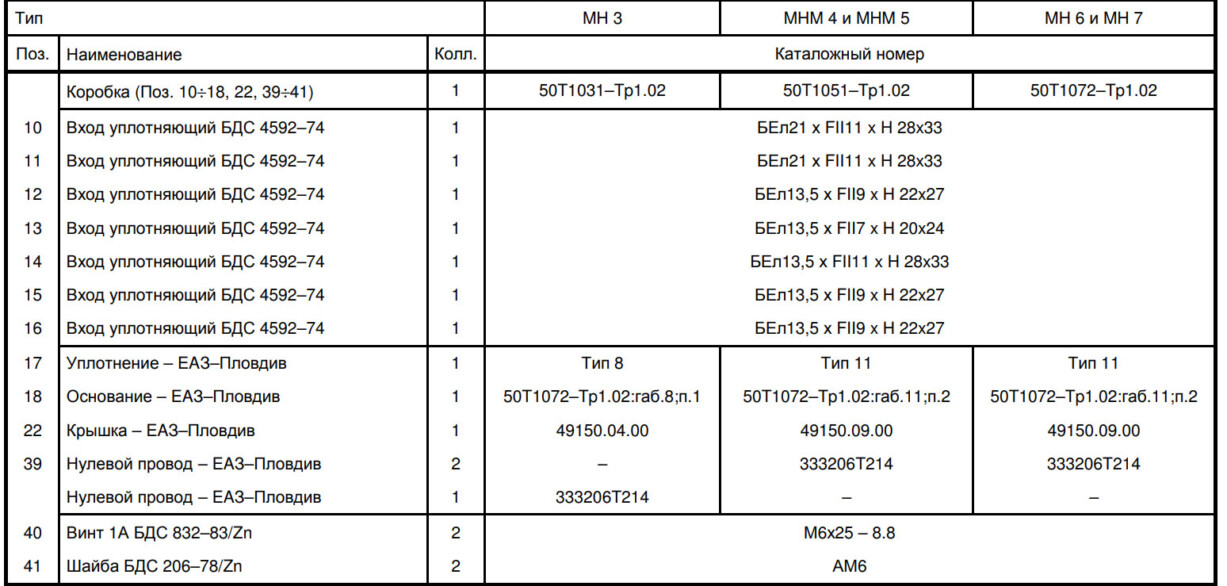

Коробки электрощитов для тельферов MH 3, MHM 4, MHM 5, MH 6, MH 7

Шасси с электроаппаратурой

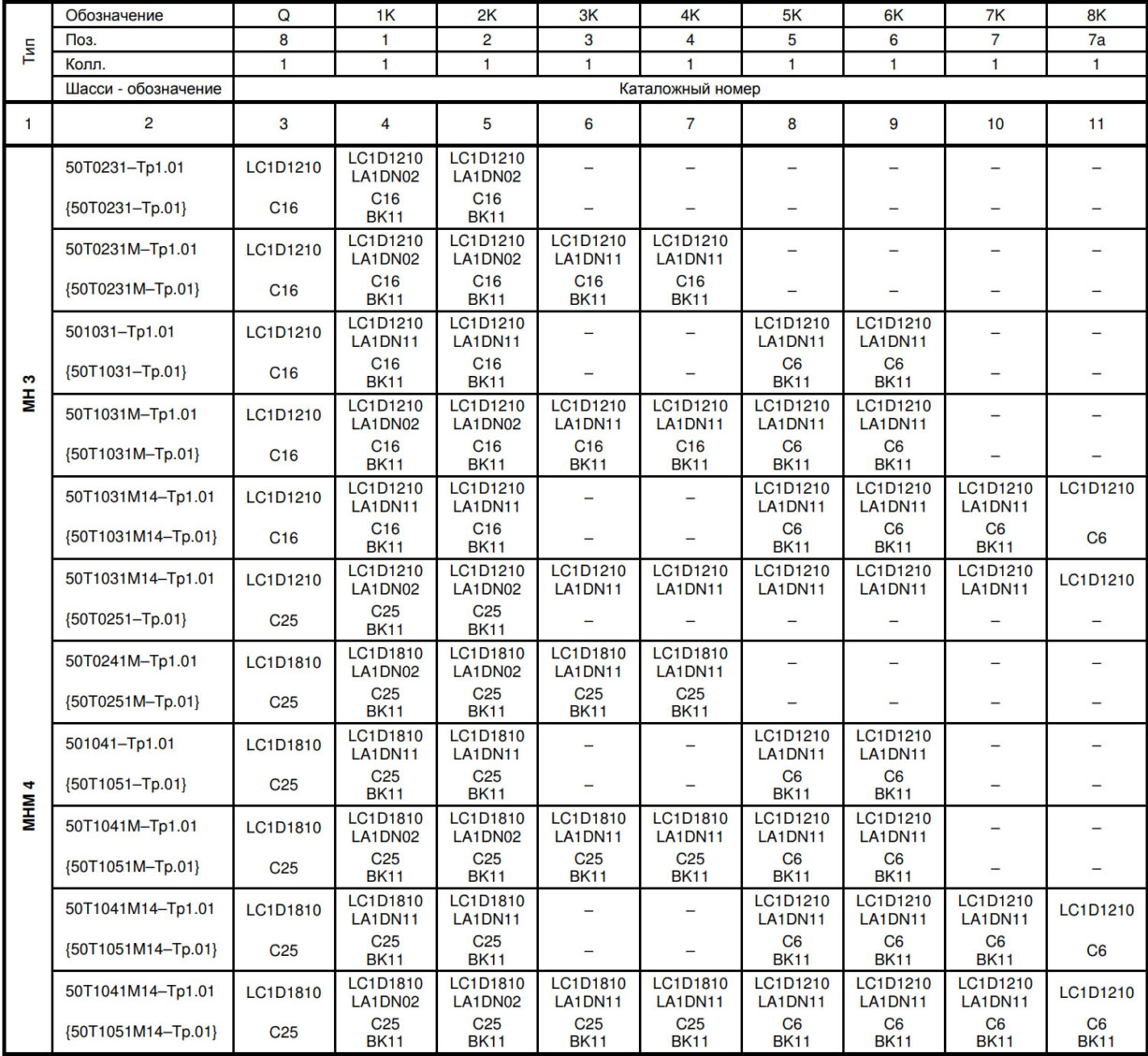

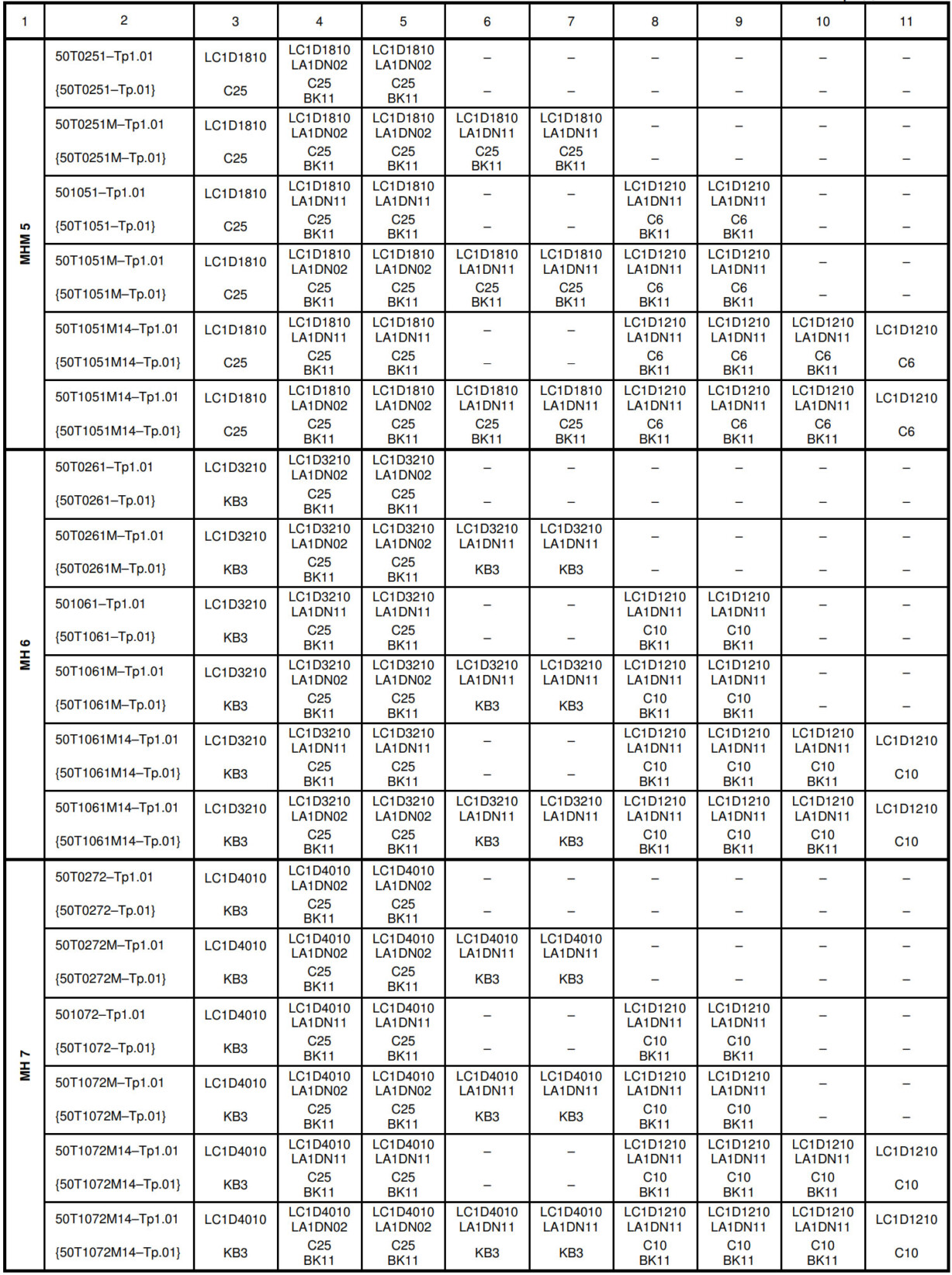

Контакторы для тельферов типа MH 3, MHM 4, MHM 5, MH 6, MH 7

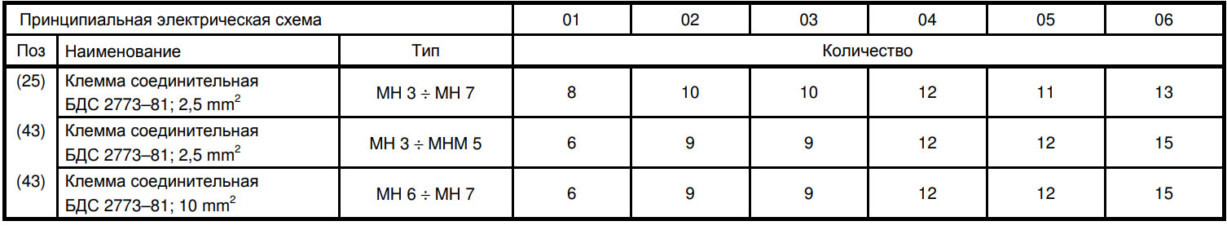

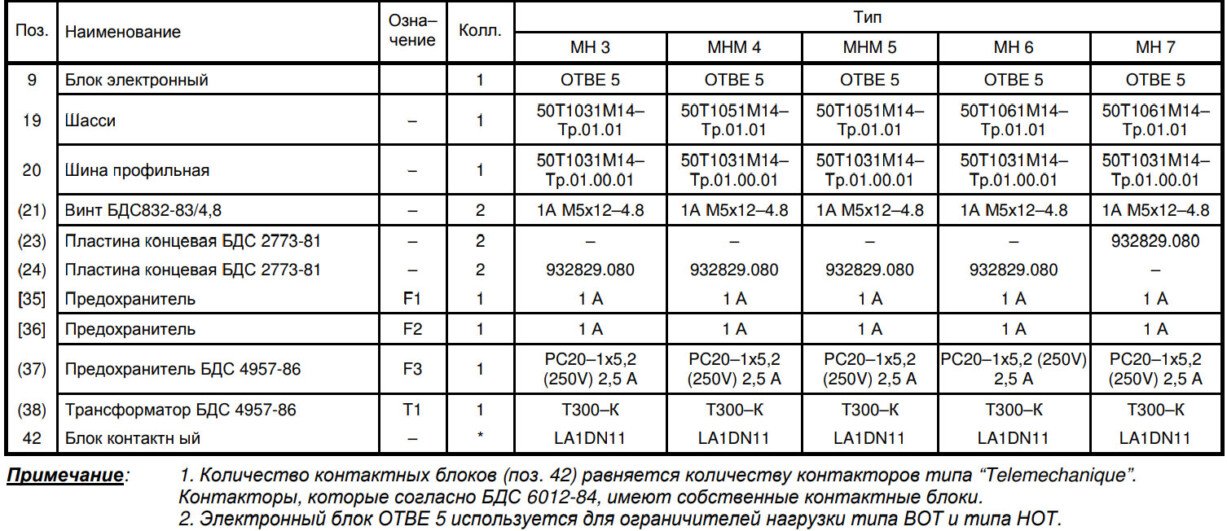

Общие детали и узлы шасси с электроаппаратурой

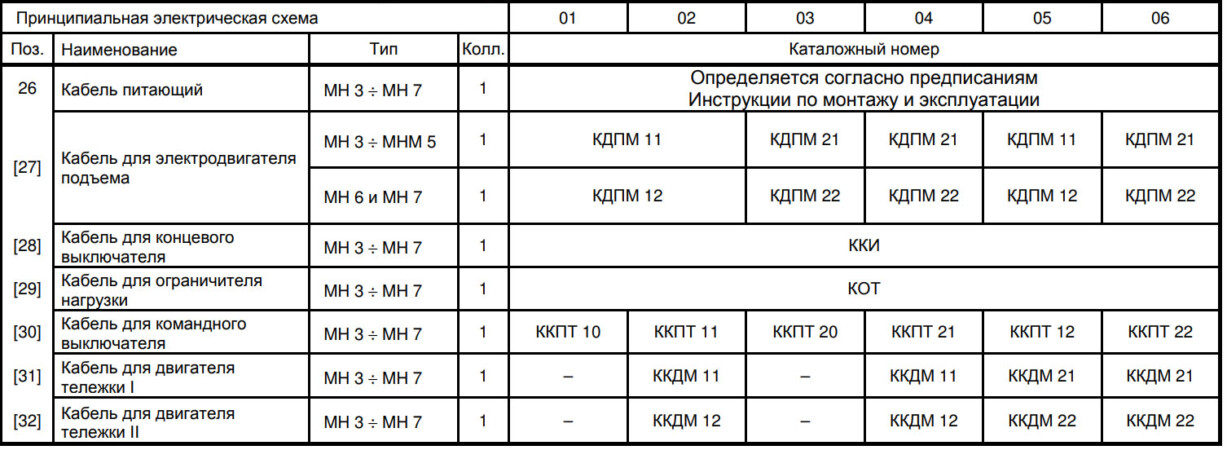

Кабельный комплект

Примечание: Кабели, указанные на позициях 27, 28, 29, 30, 31 и 32, поставляются в качестве запасных частей только совместно с блоком управления, а питающий кабель монтируется клиентом согласно предписаниям инструкции по монтажу и эксплуатации. Кабель, указанный на позиции 32, применяется только для электротельферов с двумя тележками.
